CLAS UGGLA (1899)

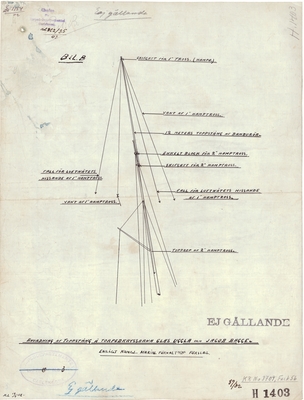

1 st. ritning till anordning af toppstång för gnisttelegrafering å torpedkryssarna "Örnen", "Clas Uggla" och "Jacob Bagge". Carlskrona, Torpeddepartementet den 30 mars 1903 K.P-n Rosensvärd, departementschef. Ritad på väv.
kopia

Collapse text

1 st. ritning å skänklingar af jerntross med skruftackel till ring för nedtagning af torpeder, 1 ställ om 3 st. skrufnycklar. Avsedda för torpeduppbörden å Torpedkryssaren Clas Uggla. Torpedverkstaden Kongl. Flottans Varf Carlskrona den 27/1 1899 Fredrik Arsenius. Original ritat på väv.
Original.

Collapse text

Collapse text

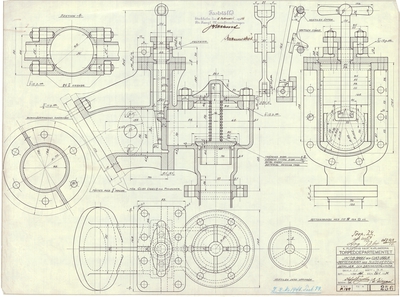

1 st. ritning å Bottenkran med slussventil, detaljer och sammanställning till Torpedkryssarna Jakob Bagge och Clas Uggla. Karlskrona Torpeddepartementet den 26/1 1914 Adolf Tyden, E.Elmqvist. Fastställd Stockholm den 6 Februari 1914 För Kungl. Marinförvaltningen J.G.Ekelund, Axel Hammarskjöld. Original ritat på väv.
Original.

Collapse text

1 st. sammanställningsritning å högtrycksaccumulator för Torpedkryssarna Örnen, Jacob Bagge och Clas Uggla. Karlskrona Torpeddepartementet den 26/1 1914 Adolf Tyden, E.Elmqvist. Fastställd Stockholm den 6 Februari 1914. För Kungl. Marinförvaltningen J.G.Ekelund, Axel Hammarskjöld. Original ritat på väv.
Karlskrona torpeddepartement Adolf Tydén, E Elmqvist
Original.

Collapse text

1 st. sammanställningsritning å separator för Torpedkryssarna Örnen, Jacob Bagge och Clas Uggla. Karlskrona Torpeddepartementet den 26/1 1914 Adolf Tyden, E.Elmqvist. Fastställd Stockholm den 6 Februari 1914 J.G.Ekelund, Axel Hammarskjöld. Original ritat på väv.
Karlskrona torpeddepartement Adolf Tydén, E Elmqvist
Original.

Collapse text
