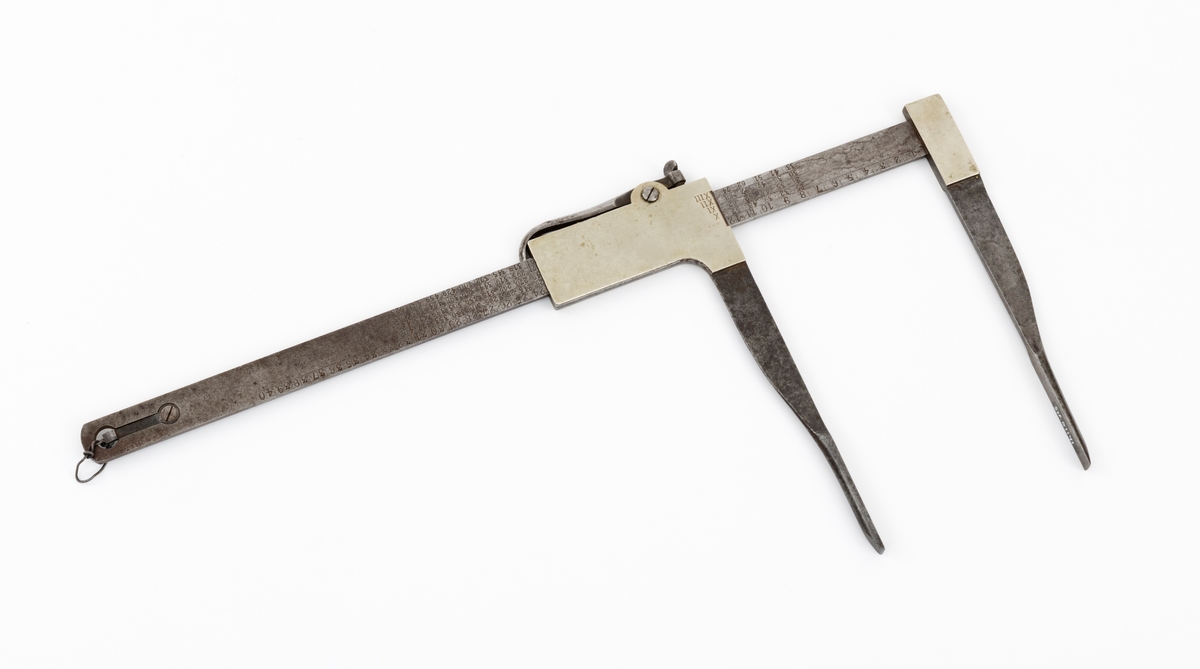

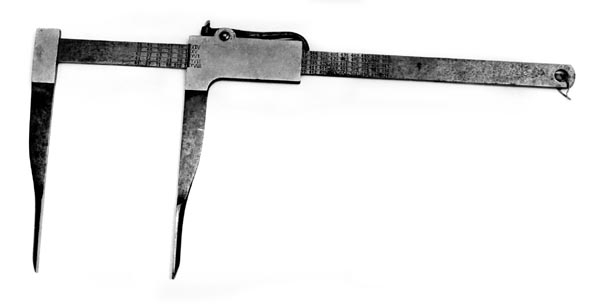

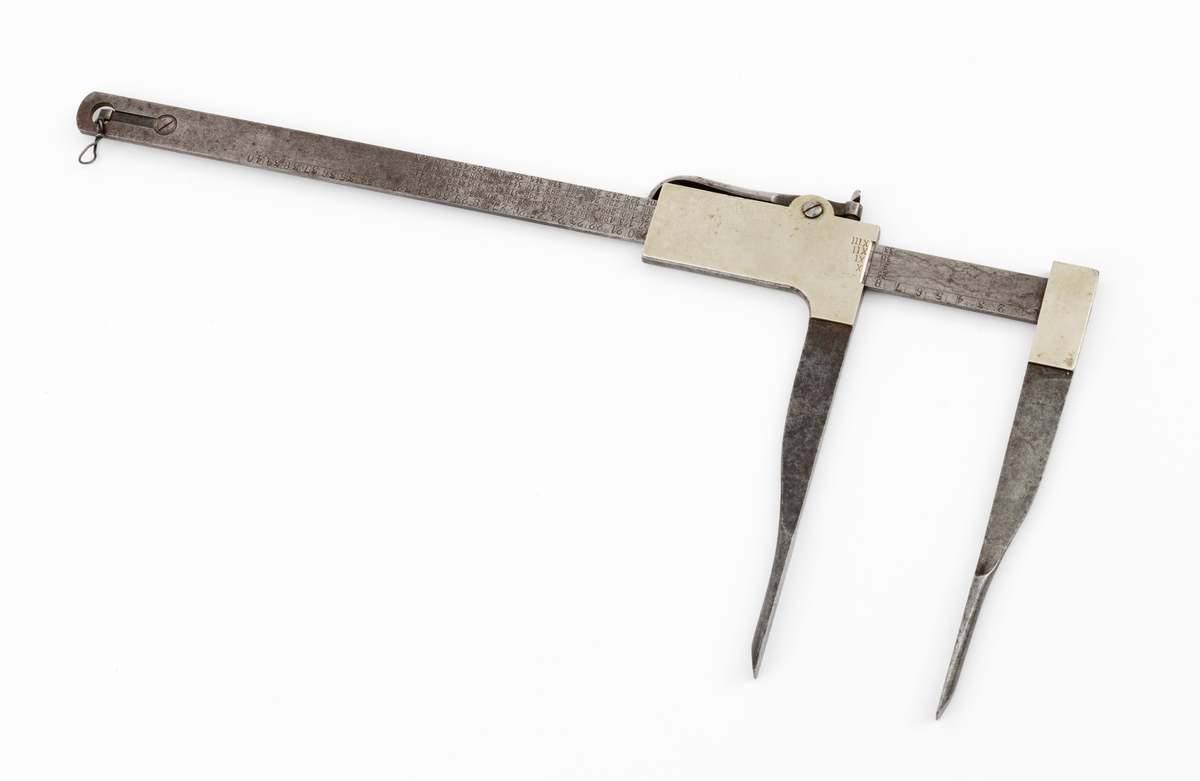

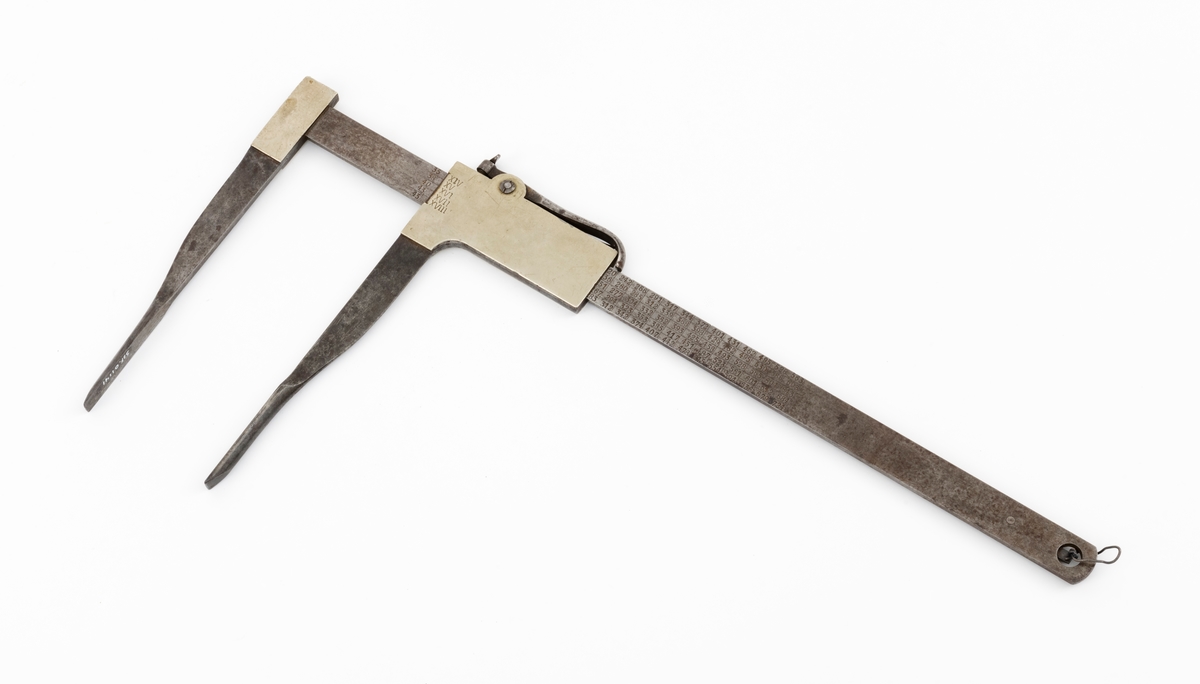

  Skyveklave for diametermåling og volumberegning tømmer, altså en såkalt «kubikklave». Redskapet er lagd av stål. Det har en 52,3 centimeter lang, rett linjal med rektangulært tverrsnitt (2,4 X 0.4 centimeter). I den ene enden er det påtappet en rettvinklet 20,3 centimeter lang klavearm (målt langs innersida, 23,4 centimeter utve...

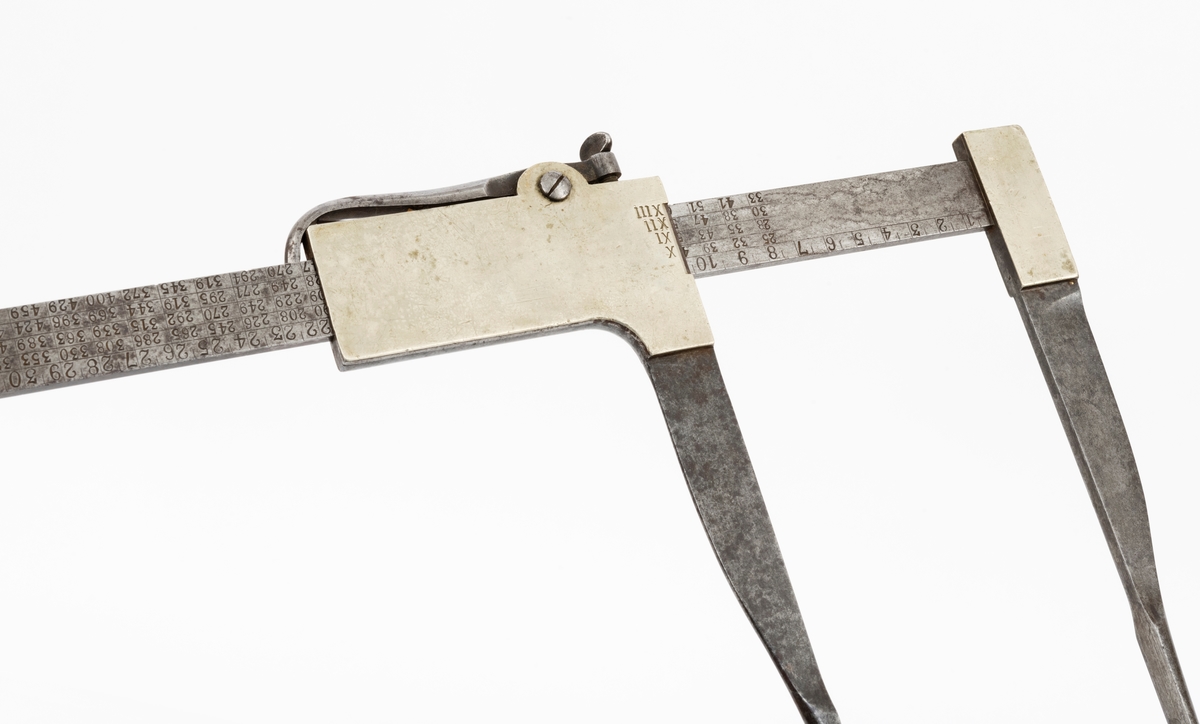

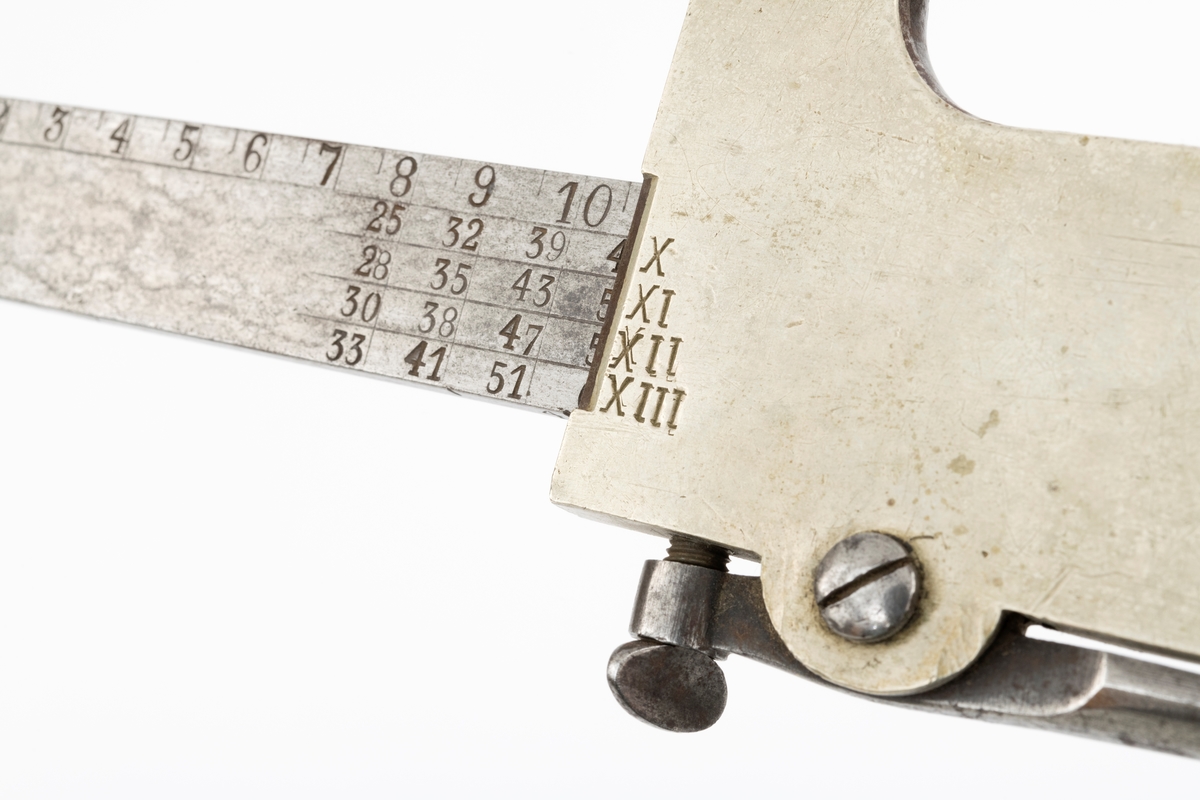

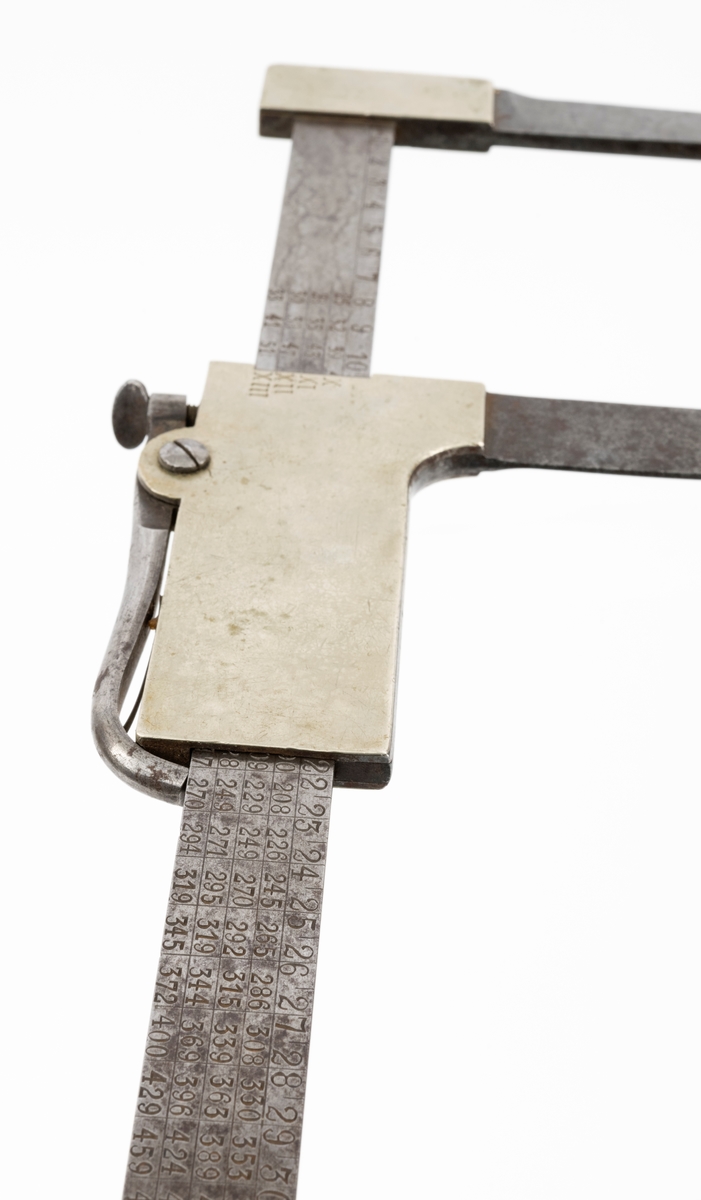

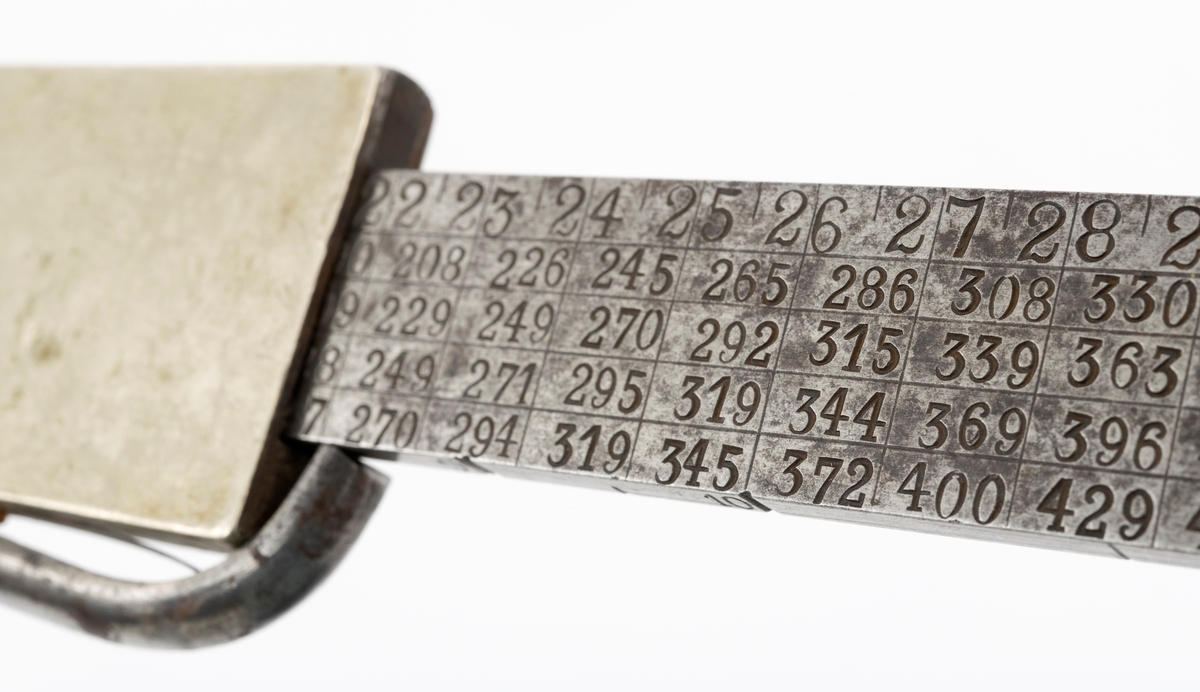

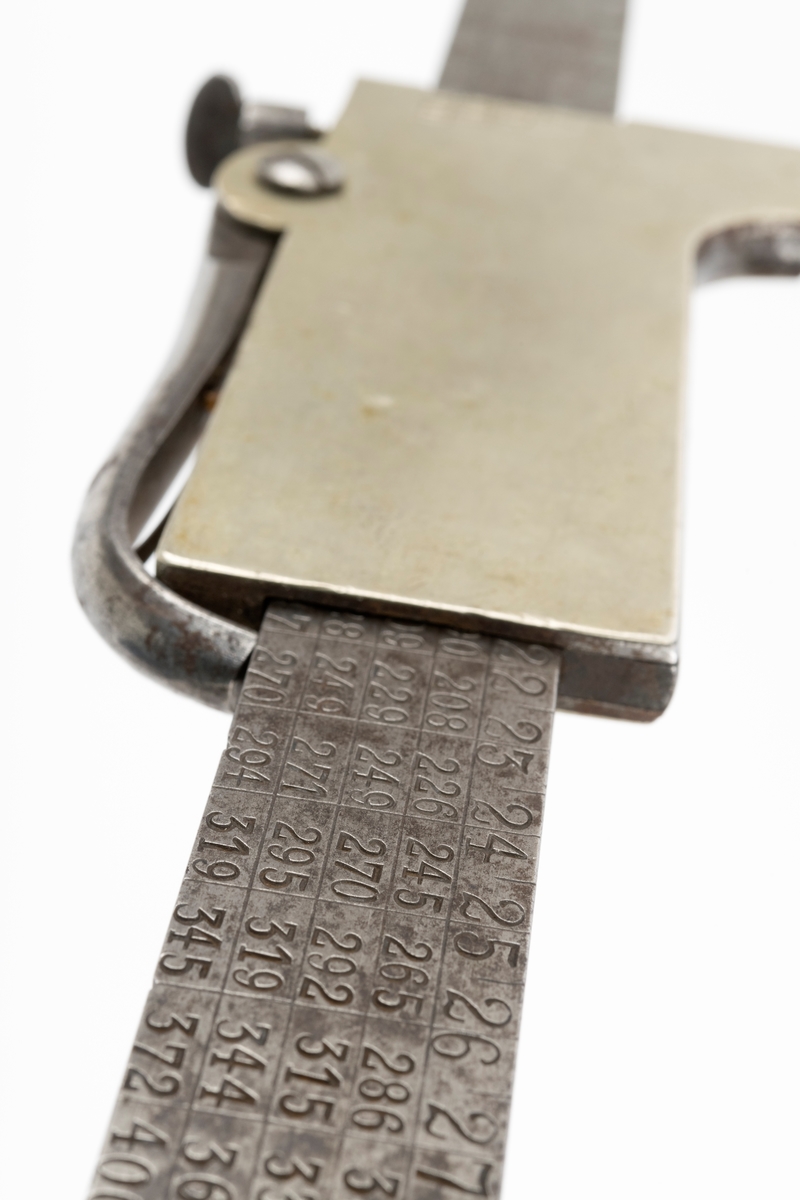

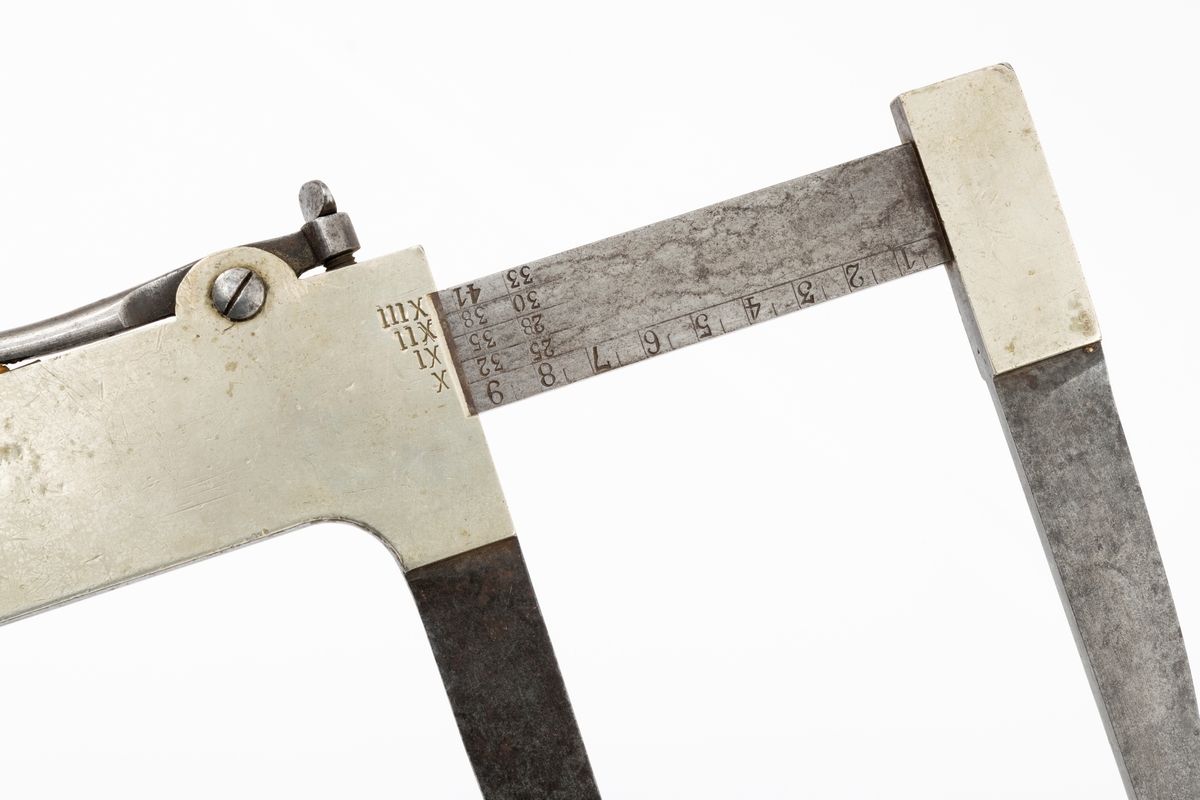

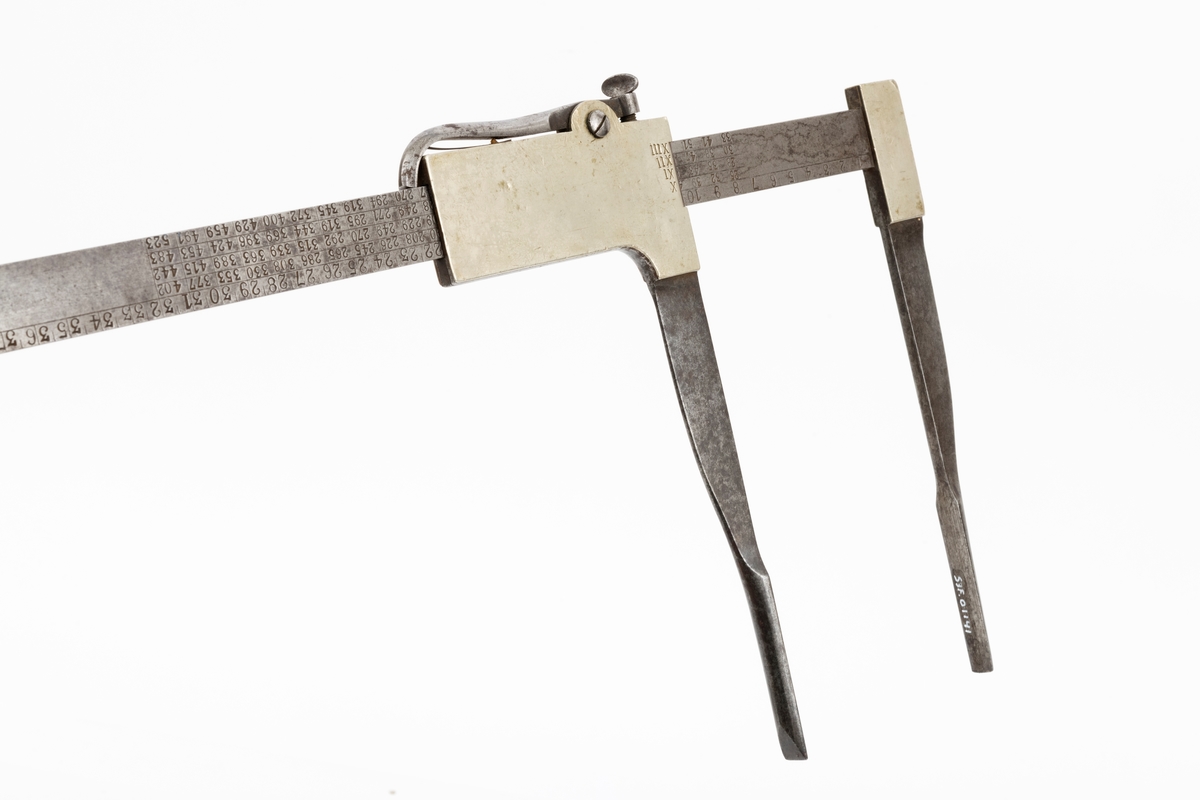

  Skyveklave for diametermåling og volumberegning tømmer, altså en såkalt «kubikklave». Redskapet er lagd av stål. Det har en 52,3 centimeter lang, rett linjal med rektangulært tverrsnitt (2,4 X 0.4 centimeter). I den ene enden er det påtappet en rettvinklet 20,3 centimeter lang klavearm (målt langs innersida, 23,4 centimeter utvendig) som smalner noe mot ytterenden. Klaven har også en bevegelig arm med samme lengde og samme vinkling i forhold til linjalaksen. Denne armen er smidd sammen med en fal som tjente som handtak når den bevegelige klavearmen skulle posisjoneres under målingsarbeidet. På tverrenden av denne komponenten er det montert en fjærbelastet stålhendel, der endeleddet, ved hjelp av en vingemutter i den andre enden, kan låses i en bestemt posisjon, basert på tommemål på klavelinjalens tverrende. På den ene sida av aluminiumsdekselet på handtaket er romertallene IIIX, IIX, IX og X innstemplet. På den andre sida finner vi tallrekka XIV, XV, XVI, XVII og XVIII. Disse tallene refererer antakelig til relevante lengdemål på tømmerstokker, oppgitt i halvmetere. Ved å sammenholde disse tallene med tallrekker på klavelinjalens langsider kunne man lese av stokkvolumene, målt i liter. Den ene flatsida har også en diameterskala i centimeter, mens tommediametere avleses på linjalens tverrende. Alle mål avleses ved den bevegelige klavearmens innerkant. Ved bruk av diameterklave sparte tømmermålerne mye kontorarbeid med volumberegninger med utgangspunkt i lengde- og midtmål. Produsentens stempel er plassert på en av klavelinjalens ytterender.

  Denne klavetypen skal være konstruert av Ole S. Øvergaard (1873-1945) fra Lillestu Koppang i Stor-Elvdal, som på dette tidspunktet var driftsbestyrer på Evenstad skogskole i Stor-Elvdal. Den ble mønsterbeskyttet i 1914. Bare de første kubikklavene hadde volumer angitt i hele liter, senere grovere inndeling.

  Expand text Collapse text
• Designation Måleklave
• Alternative name Toarmet kubikklave
• Precise designation Tømmermålingsklave
• Identifier SJF.01141
• Indexing term Skogbruk, måling
• Type Thing

• Inscription
  • Primær, Stempel: «AKTIESELSKAPET HØNEFOS VERKTØIFABRIK»

• Dimensions value
  • Lengde52.4 cm
  • Bredde23.5 cm
  • BreddeLinjal2.3 cm
  • Vekt950.0 g

• Materials Stål

• Other information

  I Julius Nygaards skogalmanakk fra 1930 finner vi denne teksten (s. 71-72):

  «Den nye tømmermåling.

  Ved kongel. Resolusjon av 11. mai 1929 er der fastsatt følgende almindelige tømmermålingsreglement:

  «Her stokk skal besiktiges og måles. Tømmerets diameter måles med klave av justert type efter fullt mål på bar ved (godt rundbarket) i toppen eller på midten og på fallende kant (hermed menes stokken som den ligger).

  Tømmerets diameter skal måles med halvcentimeters interval og således, at kun full halvcentimeter medregnes (d. v. s. at der slåes ned til nærmeste hel eller halv centimeter, om streken på klaven ikke sees). Ved tømmer der skal måles i toppen, skal tvermålet tas umiddelbart innenfor øie og snei. Har sådant tømmer unøiagtig lengde, klaves toppen, hvor siste halvmeters lengde slutter, målt fra rotenden.

  Tvermålet skal måles på tvers av stokkens lengdeakse og rettvinklet mot denne. Klaven skal derfor settes loddrett ned på stokken, hvor siste halvmeters lengde slutter, målt fra rotenden.

  Tvermålet kan måles på tvers av stokkens lengdeakse og rettvinklet mot denne. Klaven skal derfor settes loddrett ned på stokken, således at klavens stang danner en rett vinkel med denne.

  Dersom stokken på det sted hvor den egentlig skal måles har kvist eller unormal form, hvorved tvermålet blir større enn stokkens tvermål iøvrig tilsier skal diameteren måles nærmere rotenden hor stokken ansees normal. Har midtmålstømmer særlig unormal form kan den normale diameter fastsettes som middel av en like langt foran og bakenfor liggende diameter.

  Tømmerets lengde skal måles som rett linje med lengdemål/målekjede, bandmål eller målestang av justert type i halvmeter med nedslag til nærmeste fulle halvmeter.

  Øie og snei, hvor sådant finnes, medregnes ikke i lengdemålet. Når tømmeret av målerne finnes å være forsynt med riktig lengdetall kan dette benyttes istedenfor lengemåling.»

  I januar 1924 sto denne notisen i Ukeskrift for landbruk:

  «Kubikklaver.

  Det er saa mange som spør efter slike klaver. Opfindelsen blev gjort for en 10-15 aar siden av distriktschef O. S. Øvergaard, Koppang. Patent er vistnok ikke erholdt. I sin tid er disse klaver saavidt erindres arbeidet hos Heramb eller Jømna bruk i Elverum. Nu er de imidlertid at faa fra Hønefos verktøifabrik ved henvendelse til Norsk skogkontor, Kristiania. Prisen er kr. 100.»
